Кольца обжимные USIT состоят из плоского металлического кольца, вулканизированного изнутри, и имеют трапециидальную форму. Резиновая уплотняющая кромка на внутреннем диаметре предназначена для статичного уплотнения резьбовых соединений, фланцевых соединений c центрирующей диафрагмой. Основные преимущества: является надежным уплотнением как для высокого, так и низкого давления; устойчиво к минеральным маслам и гидравлическим жидкостям при низких и высоких температурах. От сверхсжатия и проседания предохраняет металлическое кольцо.
| КОД | ЧЕРТЕЖ | НАЗВАНИЕ ПРОДУКТА | ПРИМЕНЕНИЕ | МАТЕРИАЛ | КОД 2 | ДАВЛЕНИЕ, мПа | ТЕМПЕРАТУРА (max) °C | СТОИМОСТЬ |
|---|---|---|---|---|---|---|---|---|
| USIT-Ring |  | Статичное самоцентрирующееся уплотнение | Различные гидравлические соединения | Металлическое кольцо + резиновая кромка | USIT-Ring | от 25 до 70 мПа | от -30 до + 200 | По запросу |
Технические
характеристики USIT-Ring
Информацию о наличии на складе и стоимости этих и других аналогов уточняйте у наших менеджеров
по тел. (861) 200-19-56

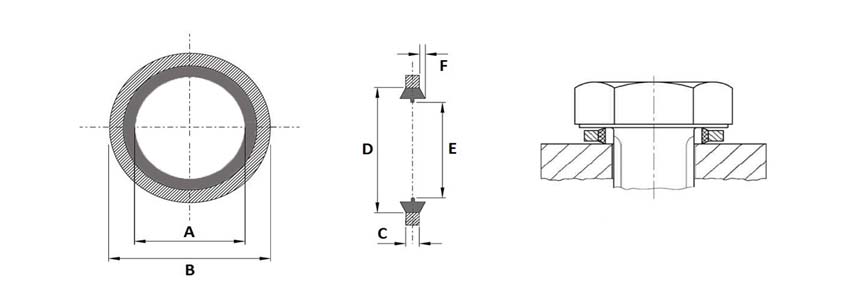

| Наименование | Допуски, дюймовые и метрические | A,мм | B,мм | C,мм | D,мм | E,мм | F,мм | Минимальное давление разрыва, бар |
|---|---|---|---|---|---|---|---|---|
| USIT-1/8" | 1/8" | 10,37 | 15,88 | 2,10 | 11,84 | 8,56 | 0,25 | 1500 |
| USIT-1/4" | 1/4" | 13,74 | 20,57 | 2,10 | 15,21 | 11,45 | 0,25 | 1550 |
| USIT-3/8" | 3/8" | 17,28 | 23,80 | 2,1 | 18,75 | 14,96 | 0,25 | 1260 |
| USIT-1/2" | 1/2" | 21,54 | 28,58 | 2,1 | 23,01 | 18,64 | 0,25 | 1150 |
| USIT-3/4" | 3/4" | 27,05 | 34,93 | 2,1 | 28,53 | 24,13 | 0,25 | 1060 |
| USIT- 1" | 1" | 33,89 | 36,88 | 2,5 | 33,89 | 30,3 | 0,25 | 870 |
| USIT-1,1/4" | 1,1/4" | 42,93 | 52,38 | 2,5 | 45,93 | 38,96 | 0,25 | 690 |
| USIT-M8 | M8 | 8,7 | 14 | 1 | 10,4 | 6,4 | 0,3 | 1550 |
| USIT-M12 | М12 | 12,7 | 18 | 1,5 | 14,4 | 9,73 | 0,4 | 1250 |
| USIT-M14 | М14 | 14,7 | 22 | 1,5 | 16,4 | 11,38 | 0,4 | 1510 |
| USIT-M16 | М16 | 16,7 | 24 | 1,5 | 18,4 | 13,41 | 0,4 | 1400 |
| USIT-M18 | М18 | 18,7 | 26 | 1,5 | 20,44 | 14,76 | 0,4 | 1275 |
| USIT-M20 | М20 | 20,7 | 28 | 1,5 | 22,5 | 16,76 | 0,4 | 1150 |
| USIT-M22 | М22 | 22,7 | 30 | 2 | 24,4 | 18,74 | 0,4 | 1100 |
Развернуть таблицу
